Akcesoria łańcuchowe klasy 8

Nasza oferta zawiera wiele przydatnych akcesoriów do użycia z zawiesiami łańcuchowymi. Oferujemy wytrzymałe haki do wszystkich zastosowań oraz szeroką gamę pozostałych produktów takich, jak ogniwa i zaczepy kontenerowe. Gwarantujemy najwyższą jakość produktu, zapewniającą bezpieczną pracę.

Łańcuch WIN

kl.8 o podwyższonej wytrzymałości.

KOD	Średnica D [mm]	podziałka T [mm]	Szerokość b1 min [mm]	WLL [kg]	Siła zrywająca [kN]	kg/m
WIN 5	5	16	7.5	1000	39.3	0.6
WIN 6	6	18	8.7	1400	56.5	0.9
WIN 7	7	21	9.5	1900	77	1.2
WIN 8	8	24	10.9	2500	100	1.6
WIN 10	10	30	13.5	4000	157	2.5
WIN 13	13	39	17.5	6700	266	4.2
WIN 16	16	48	21.5	10000	402	6.3
WIN 19	19	57	26.6	14000	567	8.9
WIN 22	22	66	29.5	19000	760	11.9
WIN 26	26	78	35	26500	1062	16.2
Ni 32*	32	96	41.6	31500	1290	24.1

*) akcesoria w klasie 8

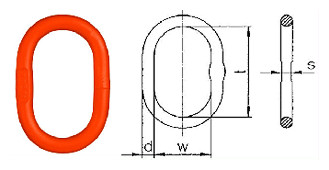

Ogniwo główne A8W

kl.8 o podwyższonej wytrzymałości

KOD	Ø łańcucha do zawiesia :		WLL [t]	D mm	T mm	W mm	S mm	kg/szt
	1-cięgnowego	2-cięgnowego
A8W 10	5	5	1.4	10	80	50	10	0.14
A8W 13	6 + 7	6	2.3	13	110	60	10	0.34
A8W 16	8	7	3.5	16	110	60	14	0.53
A8W 18	10	8	5	18	135	75	14	0.86
A8W 22	13	10	7.6	23	160	90	17	1.6
A8W 26	16	13	10	27	180	100	20	2.46
A8W 32	19	16	14	33	200	110	26	4.14
A8W 36	22	19	25.1	36	260	140	—	6.22
A8W 45	26	22	30.8	45	340	180	—	12.82
A8W 50	32	26	40	50	350	190	—	16.55
A8W 56	—	32	60	60	400	200	—	27.01
A 72*	—	—	81.5	70	460	250	—	45

*) akcesoria w klasie 8

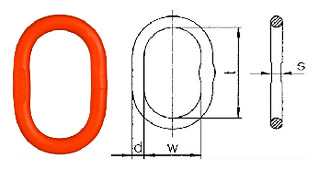

Ogniwo główne powiększone M8W

kl.8 o podwyższonej wytrzymałości.

KOD	Ø łańcucha do zawiesia :		WLL [t]	D mm	T mm	W mm	S mm	kg/szt
	1-cięgnowego	2-cięgnowego
M8W 10	5	5	1.4	11	90	65	10	0.22
M8W 13	6 + 7	6	2.3	14	120	70	10	0.44
M8W 16	8	7	3.2	16	140	80	13	0.67
M8W 18	10	8	4.2	19	160	95	14	1.09
M8W 22	13	10	6.7	23	160	110	17	1.69
M8W 26	16	13	10.1	27	190	110	20	2.65
M8W 32	19	16	16	33	230	130	26	4.78
M8W 36	22	19	21.2	38	275	150	29	7.48
M8W 56	32	26	40	56	350	250	—	21.98

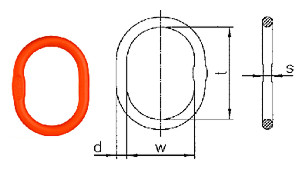

Ogniwo pośrednie B8W

kl.8 o podwyższonej wytrzymałości.

KOD	Ø łańcucha do zawiesia :		WLL [t]	D mm	T mm	W mm	S mm	kg/szt
	1-cięgnowego	2-cięgnowego
B8W 10	8	5	2.5	10	44	20	–	0.09
B8W 13	10	6	4	13	54	25	10	0.17
B8W 16	13	8	6.7	16.5	70	34	14	0.36
B8W 20	16	10	10	19.5	85	40	–	0.68
B8W 22	—	13	12.5	23	115	50	17	1.16
B8W 26	19	16	16.2	27	140	65	20	1.92
B8W 32	22/26	19	26.5	33	150	70	26	3.16
B8W 36	—	22	31	36	170	75	–	4.12
B8W 40	32	—	40.4	40	170	80	–	5.37
B8W 45	—	26	42.4	45	170	80	–	7.15
B 50	—	32	58	50	200	100	–	10.8

Ogniwo zbiorcze VW

kl.8 o podwyższonej wytrzymałości.

KOD	Ø łańcucha do zawiesia 3 i 4 – cięgnowego	WLL [t]	E mm	D mm	T mm	W mm	Elementy składowe	kg/szt
VW 5	5	2.3	154	13	110	60	A8W 13 + 2x B8W 10	0.52
VW 6	6	4.2	189	18	135	75	A8W 18 + 2x B8W 13	1.26
VW 7-8	7 + 8	7.6	230	23	160	90	A8W 22 + 2x B8W 16	2.32
VW 10	10	9.6	265	27	180	100	A8W 26 + 2x B8W 20	3.68
VW 13	13	14	315	33	200	110	A8W 32 + 2x B8W 22	6.46
VW 16	16	21.2	400	36	260	140	A8W 36 + 2x B8W 26	10.06
VW 19	19	34.1	500	50	350	190	A8W 50 + 2x B8W 32	22.87
VW 22	22	40	520	50	350	190	A8W 50 + 2x B8W 36	24.79
V 26	26	56	570	60	400	200	A8W 56 + 2x B8W 45	37.75
V 32	32	76	660	70	460	250	A 72 + 2x B 50	66.6

Ogniwo zbiorcze powiększone VMW

kl.8 o podwyższonej wytrzymałości.

KOD	Ø łańcucha do zawiesia 3 i 4 – cięgnowego	WLL [t]	E mm	D mm	T mm	W mm	Elementy składowe	kg/szt
VM 6	6	4.2	214	19	160	95	M8W 18 + 2x B8W 13	1.43
VM 7-8	7 + 8	6.6	230	23	160	110	M8W 22 + 2x B8W 16	2.41
VM 10	10	10.1	275	27	190	110	M8W 26 + 2x B8W 20	4.01
VM 13	13	15.7	345	33	230	130	M8W 32 + 2x B8W 22	6.9
VM 16	16	21.2	415	38	275	150	M8W 36 + 2x B8W 26	11.12

Ogniwo zbiorcze do dużych haków VLW

kl.8 o podwyższonej wytrzymałości

KOD	Ø łańcucha do zawiesia :		WLL [t]	e mm	d mm	t mm	w mm	Elementy składowe	kg/szt
	2-cięgn.	3 i 4 cięgn.
VLW 2-6;7;8/4-6	6; 7; 8	6	3.55	394	22	340	180	LW 22 + 2x B8W 13	3.5
VLW 2-10/4-7;8	10	7; 8	5.6	410	27	340	180	LW 27 + 2x B8W 16	5.1
VLW 2-13/4-10	13	10	9.5	425	33	340	180	LW 32 + 2x B8W 20	8

Zestaw zbiorczy KAGW-1
kl. 8 o podwyższonej wytrzymałości.

Kod	Ø łańc.	WLL t	e mm	d mm	t mm	w mm	kg /szt
KAGW 1-6	6	1.4	141	13	110	60	0.42
KAGW 1-7	7	1.9	153	13	110	60	0.54
KAGW 1-8	8	2.5	153	16	110	60	0.73
KAGW 1-10	10	4	186	18	135	75	1.44
KAGW 1-13	13	6.7	223	23	160	90	2.3
KAGW 1-16	16	10	254	27	180	100	3.63
KAGW 1-19	19	14	290	33	200	110	6.2
KAGW 1-22	22	19	357	36	260	140	8.9

Zestaw zbiorczy KAGW-2

kl. 8 o podwyższonej wytrzymałości.

Kod	Ø Łańc.	WLL t	e mm	d mm	t mm	w mm	kg /szt
KAGW 2-6	6	2	141	13	110	60	0.5
KAGW 2-7	7	2,65	153	16	110	60	0.93
KAGW 2-8	8	3,55	178	18	135	75	1,26
KAGW 2-10	10	5,6	211	23	160	90	2,66
KAGW 2-13	13	9,5	243	27	180	100	3,86
KAGW 2-16	16	14	274	33	200	110	6,48
KAGW 2-19	19	20	350	36	260	140	10,1
KAGW 2-22	22	26,5	437	45	340	180	17,9

Zestaw zbiorczy KAGW-3/4

kl.8 o podwyższonej wytrzymałości

Kod	Ø łańc.	WLL t	e mm	d mm	t mm	w mm	kg /szt
KAGW 4-6	6	3	220	18	135	75	1.52
KAGW 4-7	7	4	273	23	160	90	3.12
KAGW 4-8	8	5.3	273	23	160	90	3.12
KAGW 4-10	10	8	316	27	180	100	6.14
KAGW 4-13	13	14	378	33	200	110	9.26
KAGW 4-16	16	21.2	474	36	260	140	14.7
KAGW 4-19	19	30	590	50	350	190	30.5
KAGW 4-22	22	40	617	50	350	190	35

Zestaw zbiorczy VXKW-1

kl.8 o podwyższonej wytrzymałości

Kod	Ø łańcucha	WLL t	d mm	t mm	w mm	e mm	Kg / szt
VXKW 1-5	5	1	10	80	50	164	0,44
VXKW 1-6	6	1,4	13	110	60	194	0,64
VXKW 1-7	7	1,9	13	110	60	232	0,96
VXKW 1-8	8	2,5	16	110	60	232	1,16
VXKW 1-10	10	4	19	135	75	294	2,11
VXKW 1-13	13	6,7	23	160	90	363	4,3
VXKW 1-16	16	10	27	180	100	413	7,26

Zestaw zbiorczy VXKW-2

kl.8 o podwyższonej wytrzymałości

Kod	Ø łańc.	WLL t	e mm	d mm	t mm	w mm	kg /szt
VXKW 2-5	5	1.4	164	10	80	50	0.7
VXKW 2-6	6	2	194	13	110	60	0.9
VXKW 2-7	7	2.65	232	16	110	60	1.8
VXKW 2-8	8	3.55	257	18	135	75	2.1
VXKW 2-10	10	5.6	319	23	160	90	4.1
VXKW 2-13	13	9.5	383	27	180	100	7.9
VXKW 2-16	16	14	433	33	200	110	13.8

Zestaw zbiorczy VXKW-3/4

kl.8 podwyższonej wytrzymałości

Kod	Ø łańc.	WLL t	e mm	d mm	t mm	w mm	kg /szt
VXKW 4-5	5	2	238	13	110	60	1.7
VXKW 4-6	6	3	273	18	135	75	2.4
VXKW 4-7	7	4	352	23	160	90	4.8
VXKW 4-8	8	5.3	352	23	160	90	4.8
VXKW 4-10	10	8	424	27	180	100	8.8
VXKW 4-13	13	14	518	33	200	110	17.3
VXKW 4-16	16	21.2	633	36	260	140	29

Ogniwo KOW
kl. 8 o podwyższonej wytrzymałości.

Kod	WLL t	e mm	t mm	w mm	d mm	s mm	kg /szt
KOW 7	1.9	91.5	70	34	9	9	0.28
KOW 8	2.5	91	70	34	10	9	0.3
KOW 10	4	128	102	50	12.5	12	0.7
KOW 13	6.7	169	136	66	16	15	1.4
KOW 16	10	214	172	83	20	17.5	2.74

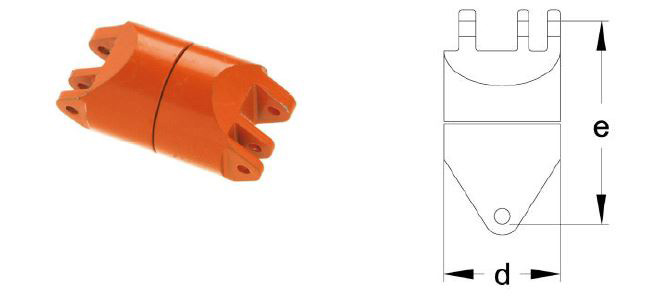

Ogniwo łączące CW

kl. 8 o podwyższonej wytrzymałości.

Kod	DOR [t]	e mm	c mm	s mm	d mm	b mm	g mm	kg/ szt
CW 5	1	36	7	9.2	7	34.5	12.7	0.05
CW 6	1.4	44	7.8	11	7.6	39	14.1	0.06
CW 7	1.9	51	10	12.9	9	46.5	16.3	0.12
CW 8	2.5	61.5	11.5	15	10	53	18.3	0.18
CW 10	4	72	12.6	17.8	12.6	63	23	0.33
CW 13	6.7	88	19	22	16.7	79	27.6	0.7
CW 16	10	103	21	29	21	106	33	1.14
CW 19	16	115	24.5	34.8	24.5	118	42.7	2.14
CW 22	19	135	29	38	27	147	48	3.21
C 26*	21.2	164	32	44	30	159	61	5.1
C 32*	31.5	194	40	50	32	195	80	8.46

Ogniwo łączące do zawiesi pasowych CARW
kl. 8 o podwyższonej wytrzymałości.

Kod	WLL t	e mm	c mm	a mm	d mm	b mm	g mm	kg/ szt
CARW 8	2.5	66	12	29	10	65	18	0.3
CARW 10	4	81	13	40	13	82	23	0.5
CARW 13	6.7	104	19	50	17	100	28	1.1
CARW 16	10	113	21	47	21	110	33	2

Hak skracający PW

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	b mm	d1 mm	d2 mm	g mm	kg /szt
PW 5-6	1.4	51	47	12	8.5	8	0.18
PW 7-8	2.5	70.5	58	20	11	10.5	0.4
PW 10	4	88	76	22	15	13	0.9
PW 13	6.7	113	101	26	18	17	1.8
PW 16	10	129	118	32	23	19	3.6
PW 19	16	151	150	36	27	23.6	6.15
PW 22	19	170	165	42	29	26	8.27
P 26*	21.2	210	175	55	30	30	11.3
P 32*	31.5	240	210	60	40	39	18.6

Hak skracający KPW

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	b mm	d mm	G mm	kg /szt
KPW 5-6	1.4	45	47.4	7.4	8	0.19
KPW 7	1.9	61	58	9	10.5	0.38
KPW 8	2.5	60.5	58	10	10.5	0.38
KPW 10	4	76	76	12.5	13	0.85
KPW 13	6.7	104	101	16	17	1.9
KPW 16	10	107	122	20	19	3.6
KPW 19	16	141	150	24	23.6	6.15
KPW 22	19	158	165	27	26	9

Hak łańcuchowy KHSW
kl. 8 o podwyższonej wytrzymałości.

Kod	WLL t	e mm	h mm	a mm	b mm	d mm	g1 mm	kg /szt
KHSW 6	1.4	69	20	15	66	7.4	19	0.2
KHSW 7	1.9	95	28	19	90	9	26	0.6
KHSW 8	2.5	94.5	28	19	90	10	26	0.6
KHSW 10	4	109	33	25	108	12.5	31	1.1
KHSW 13	6.7	136	40	34	131	16	39	2
KHSW 16	10	155	49	37	153	20	45	3.5
KHSW 19	16	183.5	53	46	177	24	53	5
KHSW 22	19	213.5	62	50	196	27	62	12.1

Hak z uchem HSW kl.8

Kod	WLL t	e mm	h mm	a mm	d1 mm	d2 mm	g1 mm	b mm	kg /szt
HSW5-6	1.4	84.5	21	16.5	20	10	19	68	0.2
HSW7-8	2.5	106	27	19	25	11	26	88	0.5
HSW 10	4	131	33	26	34	16	31	108.5	1.1
HSW 13	6.7	164	43.5	33	43	19	39	133.7	2
HSW 16	10	182.5	50	40	50	24.5	45	154.6	3.5
HSW 19	16	205	55	48	55	27	53	177.5	4.7
HSW 22	19	225	62	50	60	29	62	196	7.3
HS 26*	21.2	257	75	60	70	35	73	236	12
HS 32*	31.5	299	89	71	66	39	87	281	22

Hak łańcuchowy z automatycznym zabezpieczeniem KLHW

Kod	WLL t	e mm	h mm	a mm	b mm	D mm	g mm	kg /szt
KLHW 6	1.4	94	20	16	71	7.5	28	0.5
KLHW 7	1.9	123	26	20	88	9	34	0.9
KLHW 8	2.5	123	26	20	88	10	34	0.9
KLHW10	4	144	30	25	107	13	45	1.6
KLHW13	6.7	180	40	34	138	16	52	2.9
KLHW16	10	217	50	35	168	21	60	5.8

Hak z automatycznym zabezpieczeniem LHW

Kod	WLL [t]	e mm	h mm	a mm	d1 mm	d2 mm	g mm	b mm	kg /szt
LHW 5-6	1.4	110	20	16	21	11	28	71	0.5
LHW 7-8	2.5	136	26	20	27	12	34	88	0.9
LHW 10	4	169	30	25	34.5	15	45	107	1.5
LHW 13	6.7	205	40	34	40	20	52	138	2.7
LHW 16	10	251	50	35	50	27	60	168	5.7
LHW 19	16	290	62	50	60	30	70	194	7.9
LHW 22	19	322	65	52	70	32	81	211	11

Hak łańcuchowy kontenerowy FW o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	h mm	a mm	d1 mm	d2 mm	g mm	b mm	Kg /szt
FW 7-8	2.5	131	29	25	24	11	64	118	0.9
FW 10	4	158	35	32	31	14	76	143	1.8
FW 13	6.7	190	42	40	39	17	89	170	2.8
FW 16	10	224	50	46	47	22	102	200	5
FW 19	16	260	61	54	56	28	114	231	7.6

Hak łańcuchowy kontenerowy KFW

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	h mm	a mm	g mm	d mm	b mm	kg /szt
KFW 7	1.9	120.5	29	25	64	9	118	1
KFW 8	2.5	120	29	25	64	10	118	1
KFW 10	4	140	35	32	76	12.5	143	1.8
KFW 13	6.7	169.5	42	40	89	16	170	3

Hak łańcuchowy KCHW

kl.8 o podwyższonej wytrzymałości

Kod	WLL [t]	e mm	h mm	d mm	b mm	g mm	kg / szt
KCHW 7	1,9	90,5	28	9	74	20	0,5
KCHW 8	2,5	90	28	10	74	20	0,5
KCHW 10	4	129	39	12,5	107	28	1,4
KCHW 13	6,7	166	51	16	137	41	3
KCHW 16	10	205	60	20	166	45	5,3

Hak obrotowy z automatycznym zabezpieczeniem WLHW
kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	h mm	a mm	w mm	w1 mm	d2 mm	g mm	s max. mm	Kg / szt
WLH 6	1,4	160	20	17	35	35	13	28	1	0,6
WLH 7/8	2,5	181	26	20	35	35	13	34	1	1,1
WLH 10	4	218	30	29	42	40	16	45	1	2
WLH 13	6,7	269	40	35	49	47	20	52	2	4
WLH 16	10	319	50	41	60	60	24	60	2	6,8

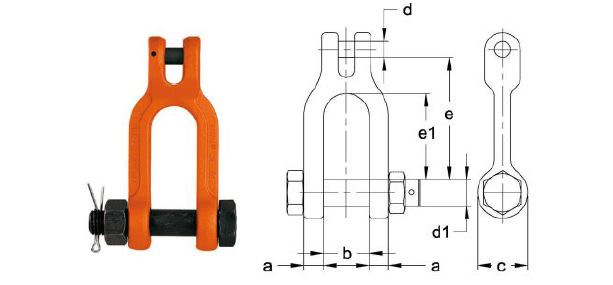

Szakla KSCHW o podwyższonej wytrzymałości.

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	h mm	a mm	d1 mm	d2 mm	g mm	b mm	kg /szt
FW 7-8	2.5	131	29	25	24	11	64	118	0.9
FW 10	4	158	35	32	31	14	76	143	1.8
FW 13	6.7	190	42	40	39	17	89	170	2.8
FW 16	10	224	50	46	47	22	102	200	5
FW 19	16	260	61	54	56	28	114	231	7.6

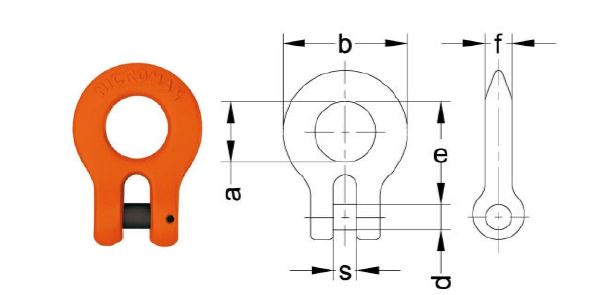

Pierścień KRW

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	s mm	a mm	b mm	f mm	d mm	Kg / szt
KRW 5/6	1,4	31	7	18	38	8	7	0,08
KRW 7	1,9	43	10	24	54	11	9	0,2
KRW 8	2,5	43	10	24	54	11	10	0,2
KRW 10	4	51	12	28	63	14	12,5	0,36
KRW 13	6,7	63	15	33	76	17	16	0,7
KRW 16	10	74	18	40	88	20	20	1,21
KRW 19/20	16	94	23	50	114	24	24	2,38
KRW 22	19	102	25	50	122	27	27	3,21

Hak łańcuchowy GKHSW

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	s mm	a mm	b mm	f mm	d mm	Kg / szt
GKHSW 8	2,5	116	33	25	10	32	113	1,1
GKHSW 10	4	126	40	30	12,5	35	132	1,7

Krętlik DFW

kl. 8 o podwyższonej wytrzymałości.

Kod	WLL [t]	e mm	d mm	kg szt
DFW 7	1,9	90,8	53	1,12
DFW 8	2,5	91,2	53	1,12
DFW 10	4,0	110,7	63	2
