Uchwyty samozaciskowe TCH pracujące w parach, łącznie z zawiesiem dwucięgnowym, przeznaczone są do podnoszenia i transportu pojedynczych blach lub pakietów blach w pozycji poziomiej. Zaopatrzone są w dźwignię, która podczas przenoszenia blach zaciska się zabezpieczajac blachy przed wysunięciem. Maksymalny kąt między cięgnami zawiesia dwucięgnowego nie może przekroczyć 900 Przy podnoszeniu długich blach należy stosować dwa komplety współpracujące z belka trawersową.
Właściwości produktu:
Udźwig podany jest dla pary uchwytów.
| Typ | DOR | Zakres grubości blach | Masa | A | B | C | D | E | F | G | H | I | J |
| kg | mm | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TCH 1,0 | 1000 | 0-50 | 13.0 | 135 | 75 | 18 | 15 | 82 | 65 | 100 | 32 | 44 | 13 |
| TCH 2,0 | 2000 | 5-32 | 17.7 | 160 | 90 | 22 | 32 | 83 | 61 | 100 | 49 | 72 | 19 |
| TCH 4,0 | 4000 | 5-50 | 31.0 | 180 | 100 | 26 | 44 | 114 | 75 | 99 | 62 | 89 | 26 |
| TCH 6,0 | 6000 | 5-75 | 69.0 | 200 | 110 | 32 | 58 | 172 | 97 | 129 | 90 | 127 | 36 |
| TCH 8,0 | 8000 | 5-75 | 72.0 | 260 | 140 | 36 | 56 | 170 | 100 | 128 | 90 | 130 | 37 |
| TCH 10,0/1 | 10000 | 5-100 | 93.6 | 300 | 160 | 40 | 70 | 216 | 116 | 149 | 113 | 113 | 50 |
| TCH 10,0/2 | 10000 | 50-150 | 108.6 | 300 | 160 | 40 | 66 | 218 | 116 | 150 | 113 | 113 | 50 |

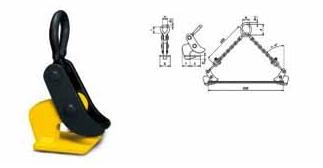

Zdjęcia produktu:
