Innowacja typu Z210 – jazda wciągnika jest wyposażona w zderzaki bezpieczeństwa.
Przeznaczenie:
Ręcznie sterowany wciągnik przejezdny przeznaczony do podnoszenia, opuszczania i przemieszczania ciężarów w przestrzeni torowiska wciągnika
- szczególnie korzystny w miejscach, w których urządzenie do podnoszenia nie jest intensywnie wykorzystywane
- do wykorzystywania dorywczego
- jako serwisowe urządzenie dźwigowe do prac montażowych i konserwacyjnych w urządzeniach technologicznych wszelkiego rodzaju
- w miejscach pozbawionych źródeł energii
- możliwość wykorzystania również w środowisku z niebezpieczeństwem wybuchu (oznaczenie NEXP)
Własności:
- prosta konstrukcja, łatwe dostosowanie wózka do szerokości torowiska wciągnika
- łatwa obsługa
- minimalne wymagania dotyczące konserwacji
Wciągnik przejezdny Z220/0,5-10t jest przeznaczony do jazdy po poziomym torowisku wciągnika.
Może również przejeżdżać po profilach ze skośnym kołnierzem (walcowane profile „ I “) oraz po profilach z płaskim kołnierzem (profile typu „IPE, HEA, HEB, HEM „)
Wciągnik przejezdny Z220/0,5-10t jest standardowo produkowany z podstawową wysokością podnoszenia 3m. Możliwość wyboru wysokości podnoszenia od 3m do 12m.
Nowość: rozszerzenie typu Z220-C – rozszerzenie zastosowania na większe szerokości kołnierza belki.
| Typ | Nośność (t) | Wymiary główne (mm) | Belka – I (I, IPE, HEA, HEB,HEM) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | d1 | D | emin | Lmin | r | k | b | R | ||
| Z220-A | 0,5 t nieodpowiednie do profilu HEM | 245 | 30 | 55 | 109 | 18,5 | 290 | 87 | 95 | 58-113 | 1000 |
| Z220-B | 245 | 30 | 55 | 109 | 18,5 | 290 | 87 | 95 | 58-226 (IPE, HEA, HEB) 58-155 (I – skośny kołnierz) | 1000 | |
| Z220-C | 245 | 30 | 55 | 109 | 18,5 | 290 | 87 | 95 | 125-300 (IPE, HEA, HEB) 125-155 (I – skośny kołnierz) | 1000 | |
| Z220-A | 1 t nieodpowiednie do profilu HEM | 245 | 36 | 55 | 109 | 23,5 | 340 | 87 | 95 | 58-113 | 1000 |
| Z220-B | 245 | 36 | 55 | 109 | 23,5 | 340 | 87 | 95 | 58-226 (IPE, HEA, HEB) 58-155 (I – skośny kołnierz) | 1000 | |
| Z220-C | 245 | 36 | 55 | 109 | 23,5 | 340 | 87 | 95 | 125-300 (IPE, HEA, HEB) 125-155 (I – skośny kołnierz) | 1000 | |
| Z220-A | 1,6 t | 350 | 43 | 100 | 230 | 29,5 | 457 | 140 | 136 | 58-113 | 1700 |
| Z220-B | 350 | 43 | 100 | 230 | 29,5 | 457 | 140 | 136 | 58-226 | 1700 | |
| Z220-C | 350 | 43 | 100 | 230 | 29,5 | 457 | 140 | 136 | 137-300 | 1700 | |
| Z220-A | 3,2 t | 435 | 50 | 133 | 280 | 35,5 | 515 | 170 | 162 | 82-125 | 2500 |
| Z220-B | 435 | 50 | 133 | 280 | 35,5 | 515 | 170 | 162 | 82-226 | 2500 | |
| Z220-C | 435 | 50 | 133 | 280 | 35,5 | 515 | 170 | 162 | 160-300 | 2500 | |
| Z220-A | 5 t | 505 | 56 | 148 | 345 | 39,5 | 660 | 218 | 227 | 90-137 | 2800 |
| Z220-B | 505 | 56 | 148 | 345 | 39,5 | 660 | 218 | 227 | 90-226 | 2800 | |
| Z220C | 505 | 56 | 148 | 345 | 39,5 | 660 | 218 | 227 | 170-300 | 2800 | |
| Z220 | 7,5 t | 685 | 56 | 196 | 345 | 43 | 875 | 300 | 222 | 125-185 (I) | 5000 |
| Z220-C | 685 | 56 | 196 | 345 | 43 | 875 | 300 | 222 | 146-300 | 5000 | |
| Z220 | 10 t | 765 | 63 | 228 | 428 | 47 | 920 | 328 | 256 | 125-185 (I) | 9000 |
| Z220-C | 765 | 63 | 228 | 428 | 47 | 920 | 328 | 256 | 180-300 | 9000 | |
b – zakres szerokości kołnierza belki
R – minimalny promień zakrętu trasy przejazdu
Parametry techniczne:
| Typ | Nośność (t) | Liczba łańcuchów nośnych | Łańcuch do ciężaru | Siła sterowania do jazdy ** (N) | Siła sterowania do podnoszenia (N) | Prędkość podnoszenia* (m/min) | Prędkość jazdy * (m/min) | Ciężar (kg) |
| Z220-A | 0,5 | 1 | Ø5×15 | 250 | 300 | 1,1 | 4,8 | 16,9 |
| Z220-B | 18,6 | |||||||
| Z220-C | 19,6 | |||||||
| Z220-A | 1 | Ø7×21 | 350 | 0,7 | 4,8 | 22,4 | ||
| Z220-B | 24,1 | |||||||
| Z220-C | 25,1 | |||||||
| Z220-A | 1,6 | Ø9×27 | 150 | 320 | 0,36 | 2,25 | 44,4 | |
| Z220-B | 46,2 | |||||||
| Z220-C | 47,4 | |||||||
| Z220-A | 3,2 | Ø11×31 | 280 | 400 | 0,29 | 2,3 | 73,1 | |
| Z220-B | 74,9 | |||||||
| Z220-C | 76,6 | |||||||
| Z220-A | 5 | 2 | 350 | 0,15 | 1,8 | 105,5 | ||
| Z220-B | 107,5 | |||||||
| Z220-C | 110,8 | |||||||
| Z220 | 7,5 | 2 | 500 | 480 | 0,15 | 5,97 | 207,2 | |
| Z220-C | 211,2 | |||||||
| Z220 | 10 | 3 | 500 | 390 | 0,1 | 7,3 | 264,5 | |
| Z220-C | 272 | |||||||
| * obliczono przy założeniu odwijania 30 m ręcznego łańcucha na minutę. Łańcuch ręczny dla wszystkich nośności Ø 4×20 ** dla jazdy wciągników o nośności 3,2-10t trzeba przy obciążeniu ciężarem bliskim nośności zapewnić obsługę przez dwie osoby. | ||||||||

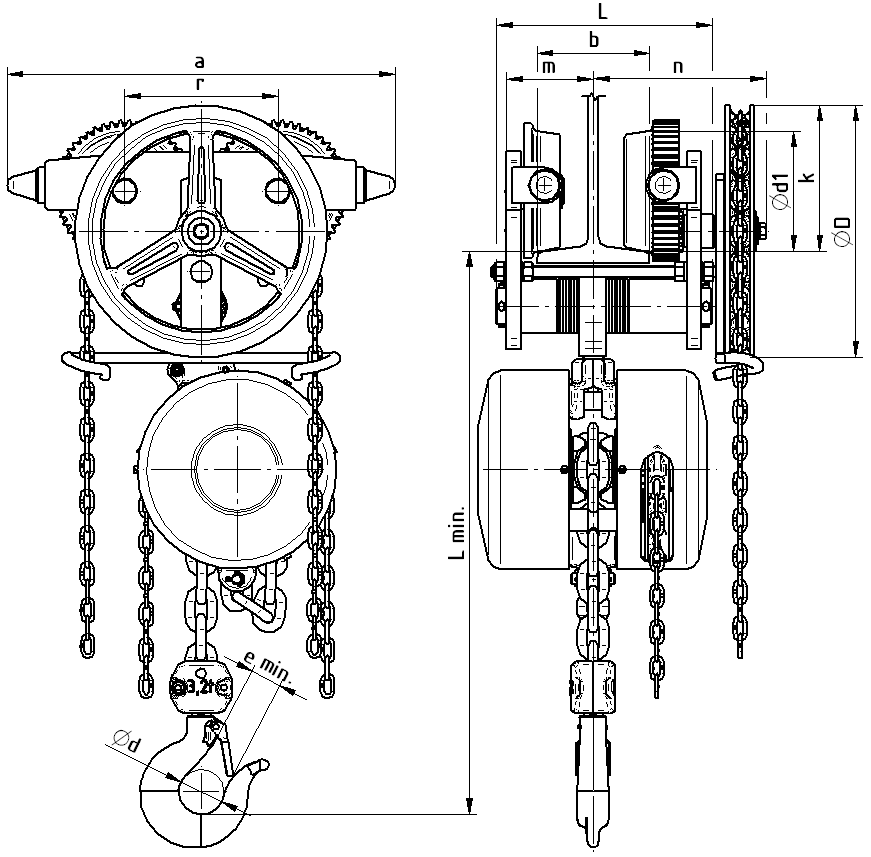

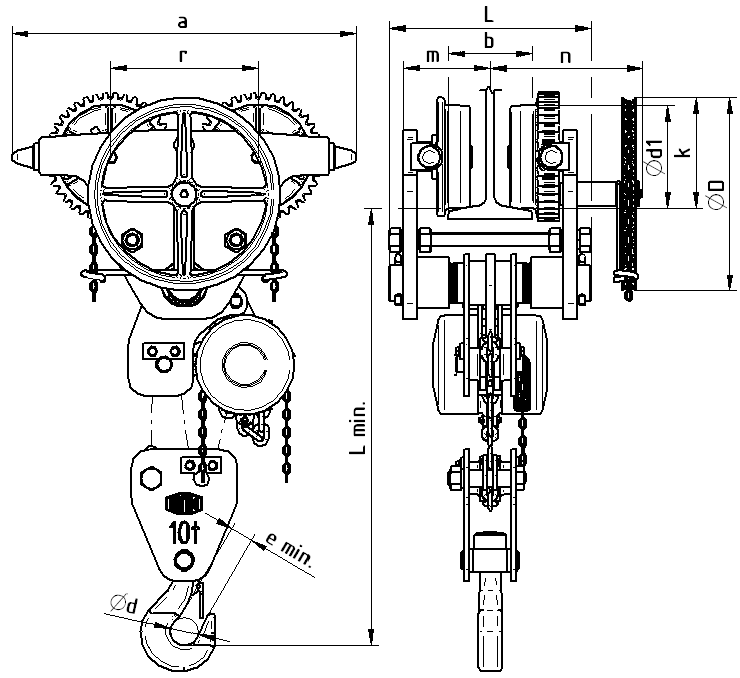

Schematy produktu:
Przykładowe zastosowania:
