Innowacja typu Z210 – jazda wciągnika jest wyposażona w zderzaki bezpieczeństwa
Przeznaczenie:
Jako klasyczny ręcznie sterowany wciągnik do podnoszenia i przemieszczania ciężarów w strefie torowiska wciągnika
- szczególnie korzystny w miejscach, w których urządzenie do podnoszenia nie jest intensywnie wykorzystywane
- do wykorzystywania dorywczego
- jako serwisowe urządzenie dźwigowe do prac montażowych i konserwacyjnych w urządzeniach technologicznych wszelkiego rodzaju
- w miejscach pozbawionych źródeł energii
- możliwość wykorzystania również w środowisku z niebezpieczeństwem wybuchu (oznaczenie NEXP)
Własności:
- prosta konstrukcja, łatwe dostosowanie wózka do szerokości torowiska wciągnika
- łatwa obsługa
- minimalne wymagania dotyczące konserwacji
Różni się od mniejszych nośności tym, że składa się z dwóch połączonych wózków i dwóch wciągników.
Z220/15t – 20t produkuje się z podstawową wysokością podnoszenia 5m. Większą wysokość trzeba podać w zamówieniu.
Szerokość belki b można zmienić na zamówienie klienta.
Zalecamy tylko do jazdy po profilach z płaskim kołnierzem (profile typu „HEB„).
Koła jezdne wciągnika przejezdnego umożliwiają też jazdę po profilach ze skośnym kołnierzem.
| Typ | Nośność (t) | Wymiary główne (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| a | d | d1 | D | r | f | emin | Lmin | ||
| Z220 | 15 | 1290 | 71 | 196 | 345 | 300 | 270 | 50 | 780 |
| 20 | 1500 | 80 | 237 | 428 | 328 | 380 | 62 | 720 | |
b – szerokość kołnierza belki – określa użytkownik przy zamawianiu wciągnika
Parametry techniczne:
| Typ | Nośność (t) | Ilośćłańcuchównośnych | Łańcuchdo ciężaru | Siłasterowaniado jazdy (N) | Siła sterowaniado podnoszenia (N) | Prędkość podnoszenia *(m/min) | Wysokość podnoszenia maks. **(m) | Ciężar bez łańcucha (kg) | Wzrost ciężaru na 1m wysokości-podnoszenia (kg) |
|---|---|---|---|---|---|---|---|---|---|
| Z220 | 15 | 4 | Ø11×31 | 500 | 480 | 0,15 | 12 | 285 | 13 |
| 20 | 6 | 400 | 0,1 | 8 | 345 | 19,2 | |||
| * Obliczono przy założeniu odwijania 30m ręcznego łańcucha na minutę na każdym wciągniku. Łańcuch ręczny Ø 4×20 ** Wysokość podnoszenia zgodnie z zamówieniem. Wysokości podnoszenia większe od podanych w tabeli trzeba konsultować z producentem. | |||||||||

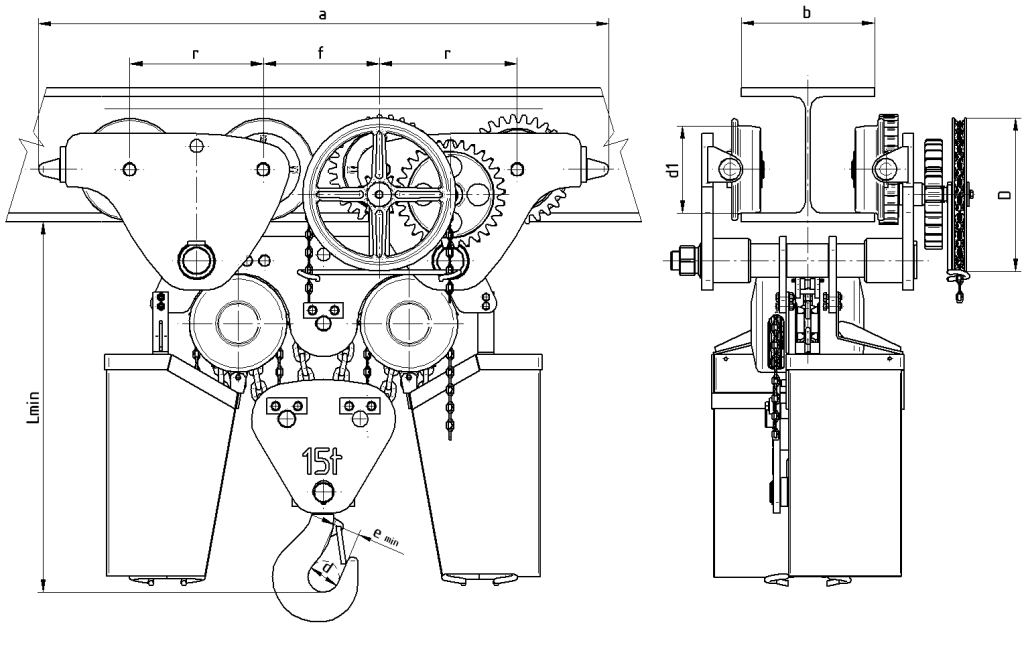

Schematy produktu:
Przykładowe zastosowania:

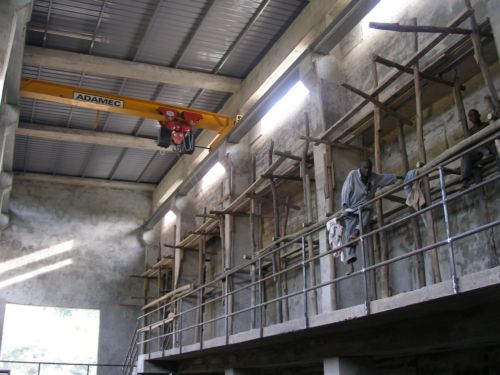

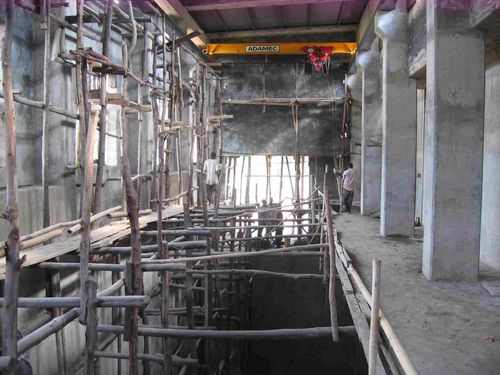

Budowa małej elektrowni wodnej w Ugandzie.
