Akcesoria linowe

Posiadamy bogatą ofertę akcesoriów linowych do użycia z zawiesiami oraz innym osprzętem dostępnym w sprzedaży. Oferujemy kausze, szakle oraz inne potrzebne do eksploatacji dodatki. Dostępne są w przystępnych cenach i w pełnej palecie wymiarów oraz typów. Wszystkie nasze produkty są wykonane z najlepszych, solidnych materiałów. Zapewniamy pełne wsparcie i pomoc przy wyborze odpowiedniego osprzętu.

Ogniwo główne kl.8

KOD	Ø liny do zawiesia		WLL [t]	D mm	T mm	W mm	kg / szt
KOD	1-cięgnowego	2-cięgnowego	WLL [t]	D mm	T mm	W mm	kg / szt
KLO 160	8;10	8	1,6	14	110	60	0,34
KLO 212	12;13;14	10;12	2,12	16	110	60	0,53
KLO 315	16;18	13;14	3,15	18	75	135	0,83
KLO 530	20;22	16;18	5,3	22	90	160	1,5
KLO 800	24;26	20;22	8,0	26	100	180	2,32
KLO 1120	28;32	24;26;28	11,2	32	110	200	3,95
KLO 1400	36		14,0	36	140	260	6,34
KLO 1700	40	32	17,0	40	160	300	8,96
KLO 2120		36	21,2	45	180	340	12,8
KLO 3150		40	31,5	50	190	350	16,55

Ogniwa zbiorcze kl.8

KOD	Ø liny do zawiesia 3 i 4 cięgnowego	Rozm	WLL [t]	E mm	D mm	T mm	W mm	G mm	A mm	B mm	kg / szt
KLOL 240	8;10	14	2,4	185	14	100	60	12	85	40	0,34
KLOL 320	12	17	3,2	260	18	160	90	14	100	60	0,53
KLOL 5000	13;14	20	5,0	260	20	160	90	14	100	60	0,83
KLOL 8000	16;18	22	8,0	330	22	180	100	18	150	70	1,5
KLOL 1200	20;22	28	12,0	430	28	270	140	22	160	90	2,32
KLOL 1740	24;26;28	32	17,4	450	32	270	140	25	180	100	3,95
KLOL 2120		44	21,2		44	340	185				12,8
KLOL 3150	32;36	50	31,5	695	50	350	190	45	345	170	16,55

Hak z uchem kl.8

KOD	Rozm	WLL [t]	E mm	H mm	G mm	B mm	D mm	kg / szt
KHO112	6	1,12	108	22	24	20	9	0,34
KHO200	7/8	2,0	133	26	30	25	11	0,53
KHO315	10	3,15	167	36	34	38	15	0,83
KHO530	13	5,3	213	47	39	43	19	1,5
KHO800	16	8,0	255	48	46	50	23	2,32
KHO1250	20	12,5	305	59	40	62	24	3,95
KHO1500	22	15,0	348,0	77	71	62	32	12,8
KHO21210	26	21,2	394	87	81	64	35	16,55
KHO3150	32	31,5	480	95	102	88	37	16,55

Hak bezpieczny z uchem kl.8

KOD	Rozm	WLL [t]	A mm	L mm	D mm	H mm	E mm	kg / szt
KHBO112	6	1,12	22	110,5	10	19,5	28	0,5
KHOB200	7/8	2,0	25	136	12	24	34	0,8
KHOB315	10	3,15	32	171	15	28,5	44	1,55
KHOB530	13	5,3	40,5	208,5	19,5	40	52	3,2
KHOB800	16	8,0	56	257,5	22	50,5	60	5,74
KHOB1250	20	12,5	64,5	275	27	55	81	8,5
KHOB1500	22	15,0	70	320	30	67	82,0	13
KHOB21210	26	21,2	80	363	34	75	110	18
KHOB3150	32	31,5	105	472	45	97	168	44,5

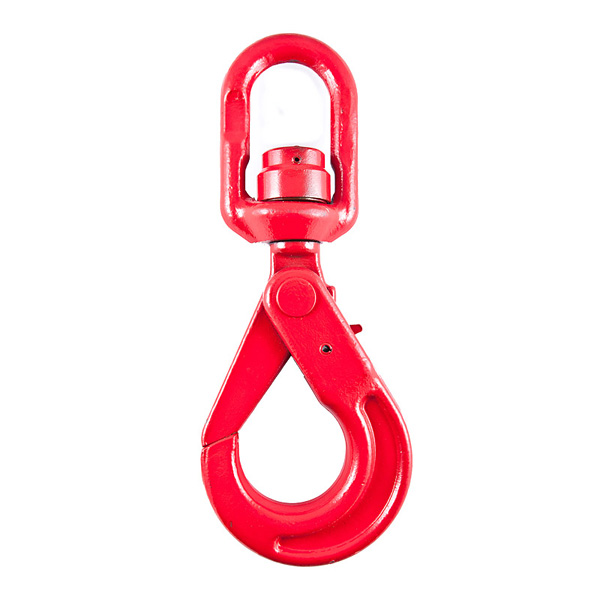

Hak obrotowy na łożysku ślizgowym kl.8

KOD	Rozm	WLL [t]	A mm	G mm	B mm	H mm	K mm	S mm	kg / szt
KHL112	6	1,12	32	22	22,5	9	112	28	0,34
KHL200	7/8	2,0	44	26	35	15,8	150	40	1,02
KHL315	10	3,15	44	28	35	15,8	162	44	1,24
KHL530	13	5,3	50	35	39	18	190	52	2,25
KHL800	16	8,0	64	43	53	25	246	70	4,66
KHL1250	20	12,5	70	55	51	28	282	87	7,4
KHL1500	22	15,0	79	61	58	32	332,0	99,0	10,6
KHL21210	26	21,2	105	81	100	40	431	116	21,4
KHL3150	32	31,5	105	82,5	90	40	472	131	32

Hak sortowniczy

WLL [t]		E mm	G mm	C mm	H mm	A mm	B mm	D mm	kg/szt
Na szpicu	Na dnie
2	7.5	167	74	30	57	32	35	20	2.65

Hak ślizgowy

WLL [t]	Średnica liny mm	L mm	H mm	B mm	G mm	W mm	kg/szt
0.8	6 – 11	112	19	14	16	63	0.4
1.6	10 – 13	143	26	17	19	82	0.8
2.5	14 – 16	170	30	19	25	98	1.2
3.2	16 – 20	196	36	22	28	115	1.9
5.4	22 – 26	260	46	36	35	142	4.3

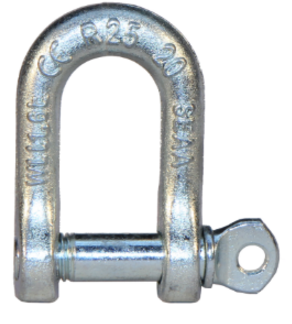

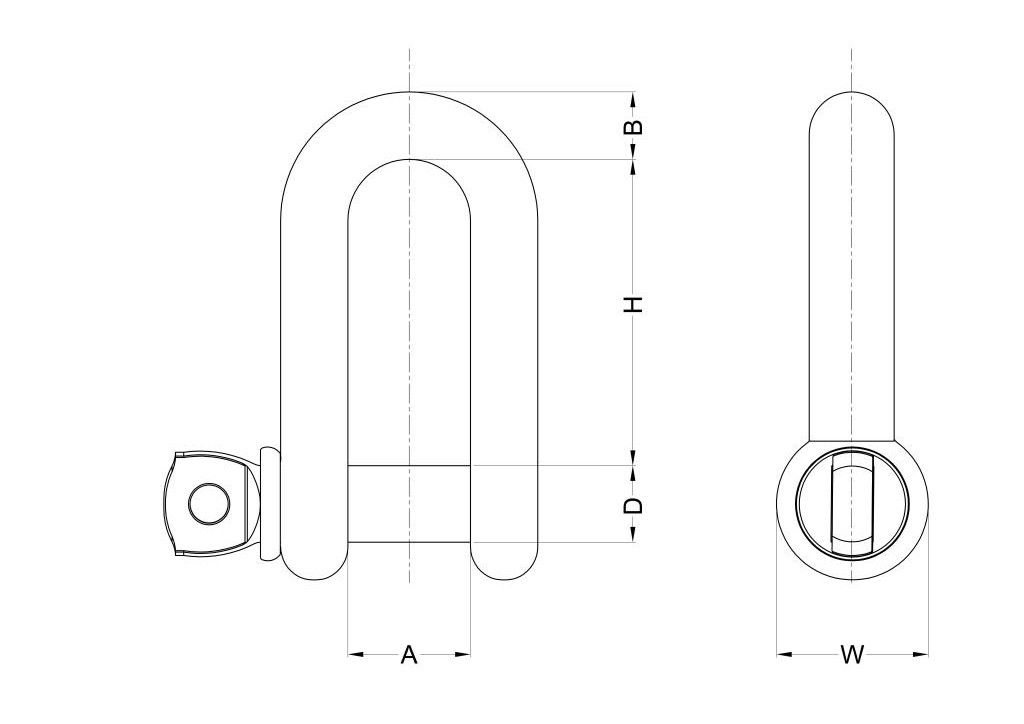

Szakle podłużne kategorii – 6 typ DW

Dopuszczalne obciążenie robocze[t]	H mm	A mm	D mm	B mm	W mm	kg/szt
0,33	20	9,5	6	5	12,5	0,02
0,5	22	12	8	7	17	0,05
0,75	27	13,5	10	9	21	0,09
1	31	17	11	10	23	0,14
1,5	37	19	13	11	26	0,19
2	43	22	16	13,5	34	0,39
3,25	51	27	19	16	40	0,67
4,75	59	31	22	19	47	1,08
6,5	73	36	25	22	53	1,66
8,5	85	43	28	25	60	2,46
9,5	90	47	32	28	67	3,4
12	94	51	35	32	74	4,51
13,5	115	57	38	35	80	6,1
17	127	60	42	38	89	7,63
25	149	74	50	45	104	13,25
35	171	83	57	50	119	18,53
42,5	190	95	65	57	134	25,94
55	203	105	70	65	145	35,33

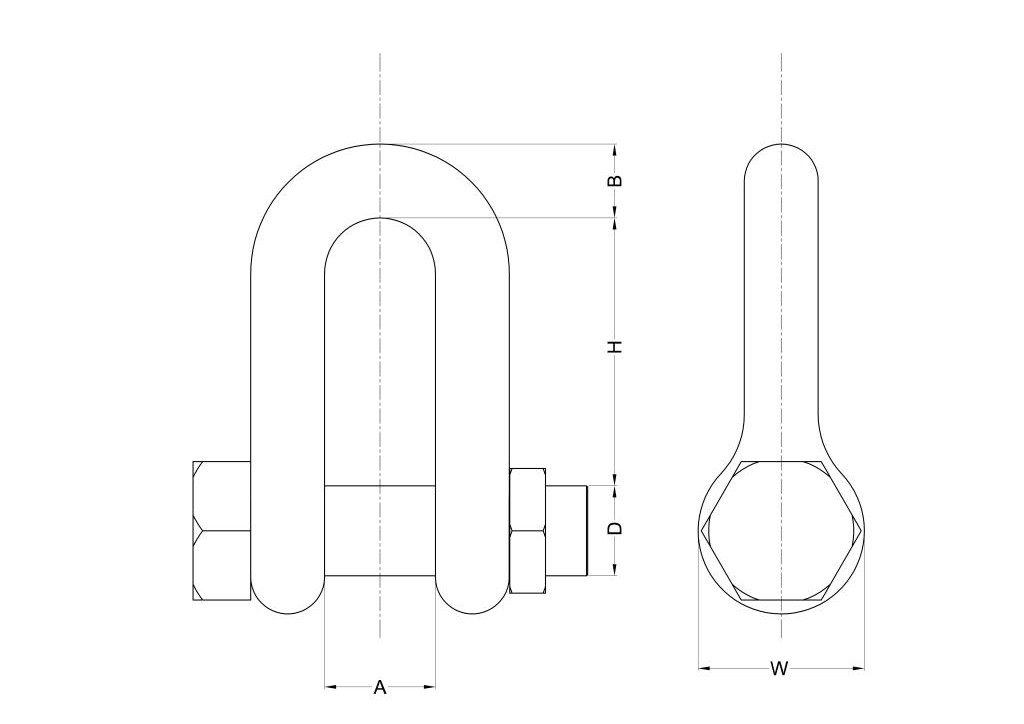

Szakle podłużne kategorii – 6 typ DX

Dopuszczalne obciążenie robocze [t]	H mm	A mm	D mm	B mm	W mm	kg/szt
2	43	22	16	13.5	34	0.39
3.25	51	27	19	16	40	0.67
4.75	59	31	22	19	47	1.08
6.5	73	36	25	22	53	1.66
8.5	85	43	28	25	60	2.46
9.5	90	47	32	28	67	3.4
12	94	51	35	32	74	4.51
13.5	115	57	38	35	80	6.1
17	127	60	42	38	89	7.63
25	149	74	50	45	104	13.25
35	171	83	57	50	119	18.53
42.5	190	95	65	57	134	25.94
55	203	105	70	65	145	35.33
85	229	127	83	75	163	52.97

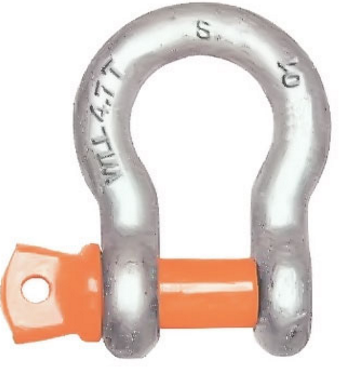

Szakle okrągłe kategorii – 6 typ BW

Dopuszczalne obciążenie robocze [t]	H mm	A mm	S mm	D mm	B mm	W mm	kg/szt
0.5	29	11	19.5	8	7	17.5	0.05
0.75	32	12	20	10	9	20.5	0.1
1	36	15.5	26	11.5	10.5	24.5	0.15
1.5	42	15.5	27.5	12.5	11.5	26.5	0.2
2	48	20	32.5	16	13	31	0.25
3.25	61	26	43	20	17.5	38.5	0.6
4.75	72	31.5	49.5	22.5	21	46	0.95
6.5	85	35	57	25.5	24	52.5	1.5
8.5	96	42.5	67	28.5	27	60.5	2.25
9.5	106	45	72.5	32.5	30	66	3.2
12	118	49.5	81	35	34	74	4.6
13.5	132	56	91	38	35	84.5	6.25
17	147	57	96.5	40.5	39	92	7.95
25	176	68	125	50	45	110	12.75
35	196	79	143	55	52	119	19.4
42.5	217	102	160	65.5	55	134	28
55	260	105	180	71	65	150	36

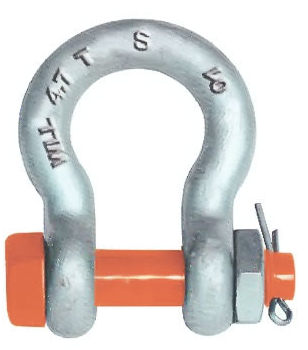

Szakle okrągłe kategorii – 6 typ BX

Dopuszczalne obciążenie robocze [t]	H mm	A mm	S mm	D mm	B mm	W mm	kg/szt
0.5	29	11	19.5	8	7	17.5	0.05
0.75	32	12	20	10	9	20.5	0.1
1	36	15.5	26	11.5	10.5	24.5	0.15
1.5	42	15.5	27.5	12.5	11.5	26.5	0.25
2	48	20	32.5	16	13	31	0.3
3.25	61	26	43	20	17.5	38.5	0.7
4.75	72	31.5	49.5	22.5	21	46	1.1
6.5	85	35	57	25.5	24	52.5	1.75
8.5	96	42.5	67	28.5	27	60.5	2.6
9.5	106	45	72.5	32.5	30	66	3.6
12	118	49.5	81	35	34	74	4.95
13.5	132	56	91	38	35	84.5	6.6
17	147	57	96.5	40.5	39	92	8.55
25	176	68	125	50	45	110	14
35	196	79	143	55	52	119	21.05
42.5	217	102	160	65.5	55	134	31.5
55	260	105	180	71	65	150	39
85	315	135	200	85	77	163	64
120	365	135	230	105	91	210	111
150	360	145	255	107	116	220	138

Szakla podłużna typ A

Dopuszczalne obciążenie robocze [t]	H mm	A mm	D mm	B mm	W mm	kg/szt
0.25	24	11	M 8	8	16	0.05
0.4	30	14	M 10	10	20	0.1
0.63	36	17	M 12	12	24	0.18
1	49	21	M 16	15	32	0.39
1.6	61	27	M 20	19	40	0.8
2	67	30	M 22	21	44	1.1
2.5	73	33	M 24	23	48	1.4
3.15	83.5	38	M 27	26	54	2
4	91	42	M 30	29	60	2.7
5	111	47	M 36	33	72	4.3
6.3	119.5	53	M 39	37	78	5.8
8	139	59.5	M44	41.5	88	7.9
10	146	66	M48	46	94	10.05

Szakla podłużna typ C

Dopuszczalne obciążenie robocze [t]	H mm	A mm	D mm	B mm	W mm	kg/szt
0.63	36	17	M 12	12	24	0.2
1	49	21	M 16	15	32	0.37
1.6	61	27	M 20	19	40	0.69
2	67	30	M 22	21	44	1.1
2.5	73	33	M 24	23	48	1.5
3.15	83.5	38	M 27	26	54	2.1
4	91	42	M 30	29	60	2.9
5	111	47	M 36	33	72	4.7
6.3	119.5	53	M 39	37	78	6.3
8	139.5	60	M45	41	90	8.5
10	147	66	M48	45	96	10.8

Szakla podłużna kl.8

Dopuszczalne obciążenie robocze [t]	H mm	A mm	D mm	B mm	W mm	kg/szt
2	33	15	9,5	8,5	20	0,12
3,15	42,5	21	11,5	10,5	26,5	0,23
5,3	54	25	16	13	33	0,44
8	68	28	20	16,5	40	0,76

Szakla okrągła typu szerokiego G-4263

Dopuszczalne obciążenie robocze [t]	H mm	A mm	S mm	D mm	B mm	W mm	kg/szt
16	216	106	159	42	38	89	12,5
25	248	127	175	50	45	104	18
30	273	146	207	57	50	119	25
55	314	165	213	70	65	145	48
75	330	184	254	83	75	163	70

Szakla okrągła kl.8 -typ G-5263

Dopuszczalne obciążenie robocze [t]	H mm	A mm	S mm	D mm	B mm	W mm	kg/szt
3.3	51	22	32	16	13.5	34	0.4
5	64	27	43	19	16	40	0.8
7	76	31	51	22	19	47	1.3
9.5	83	36	58	25	22	53	1.9
12.5	95	43	68	28	25	60	2.8
15	108	47	75	32	28	67	3.9
18	115	51	83	35	32	74	5.3
21	133	57	92	38	35	80	6.9
30	146	60	99	42	38	89	8.8
40	178	73	126	50	45	104	15
55	197	83	138	57	50	119	21
85	260	105	180	70	65	145	41
120	330	127	190	83	75	163	62
150	381	144	238	95	95	215	110

Szakla okrągła wzmocniona kl.8 typ P-6033

Dopuszczalne obciążenie robocze [t]	H mm	A mm	S mm	D mm	B mm	C mm	W mm	kg/szt
55	250	95	160	57	60	100	115	50
75	290	105	186	70	70	120	140	67
125	365	130	220	80	85	150	155	110
150	390	140	250	95	94	170	180	160
200	480	150	276	105	110	205	200	220
250	540	170	300	120	126	240	228	320
300	600	185	350	134	135	265	245	350
400	575	220	370	160	160	320	295	635
500	680	250	450	180	170	340	330	803
600	740	275	490	200	190	370	350	980
700	750	300	540	215	200	400	392	1260
800	850	325	554	230	218	420	420	1430
900	850	350	584	255	242	440	466	1650

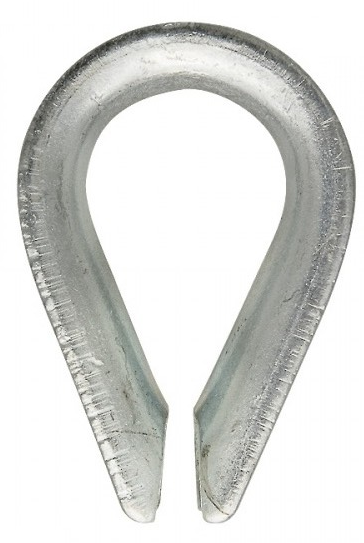

Kausze do lin stalowych – wg PN-EN 13411-1

Rozmiar średnica liny mm	D mm	A mm	C mm	F mm	K mm	kg/szt
4	20	10	8	5	2,1	0,01
6	30	15	10	7	2,6	0,03
8	44	21	14	11,5	4	0,06
10	60	27	16	12,5	5	0,12
12	64	31	18	14	6	0,15
14	72	38	21	18	7	0,25
16	86	44	26	21	8	0,35
18	97	46	27	23	9	0,50
20	107	51	29	24	10	0,65
22	115	60	32	26	10	0,80
24	126	64	33	27	11	1,00
26	148	68	38	31	12	1,45
28	144	76	39	33	12	1,85
32	170	82	49	41	14	2,25
36	180	90	55	40	16	4,3
40	200	100	60	44	18	5,7

Kausze pełne – wg DIN 3091

Rozmiar – średnica liny mm	L mm	A min/max mm	C mm	F mm	kg/szt
8	66	14/20	15	9	0,18
10	82	18/25	17,5	11	0,32
12	98	21/30	20	13	0,52
14	114	25/35	23,5	16	0,80
16	130	28/40	26,0	18	0,90
18	145	31/45	28,5	20	1,21
20	161	35/50	31	22	1,61
22	177	38/55	33,5	24	2,11
24	193	41/60	36	26	2,71
26	209	44/65	39,5	29	3,55
28	224	47/70	42	31	4,20
32	256	53/80	47	35	6,30
36	288	59/90	53	40	8,84
40	320	65/100	58	44	11,0
44	352	70/110	63	48	15,0
48	384	76/120	69	53	20,0
52	416	81/130	74	57	25,0

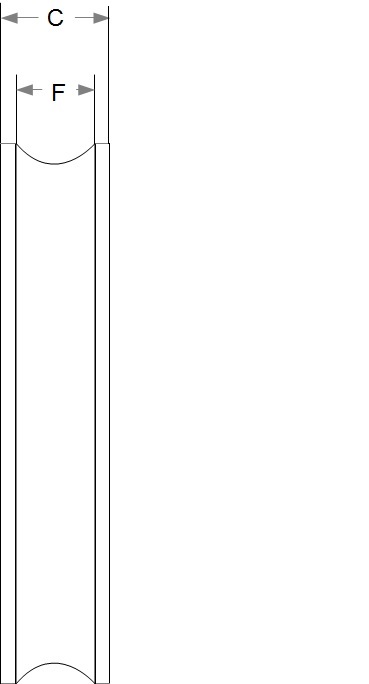

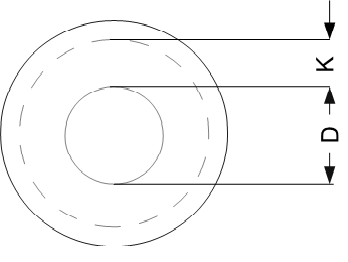

Kausze okrągłe

Rozmiar – średnica liny mm	D mm	C mm	F mm	K mm	kg/szt
8	13	13	9	4	0,02
10	18	15	11	5	0,04
12	20	19	13	6	0,5
14	25	22	16	7	0,9
14	28	22	16	7	0,14
16	35	25	18	8	0,21
16	40	25	18	8	0,25
16	45	25	18	8	0,29
16	50	25	18	8	0,35

Zaciski do lin typ A

Rozmiar	Zalecana średnica liny [mm]	Min. ilość zacisków na pętle [szt]	D mm	H mm	A mm	T mm	L mm	W mm	M mm	kg/ 100szt
5	3,0 ÷ 5,0	3	M 5	25	7	14	25	13	13	2,0
6,5	5,0 ÷ 6,5	3	M 6	32	8	17	30	16	14	4,0
8	6,5 ÷ 8,0	4	M 8	41	10	20	39	20	18	8,2
10	8,0 ÷ 10,0	4	M 8	46	12	24	40	20	21	9,2
12	10,0 ÷ 12,0	4	M 10	56	14	28	50	25	24	21,5
14	12,0 ÷ 14,0	4	M 12	66	16	31	59	30	28	39,5
16	14,0 ÷ 16,0	4	M 14	76	20	35	64	32	35	43,0
19	16,0 ÷ 19,0	5	M 14	83	23	36	68	33	40	49,0
22	19,0 ÷ 22,0	5	M 16	96	25	40	74	34	44	68,0
26	22,0 ÷ 26,0	5	M 20	111	26	50	84	38	51	117,0
30	26,0 ÷ 30,0	6	M 20	127	34	55	95	41	59	140,0
34	30,0 ÷ 34,0	6	M 22	141	38	60	105	45	67	213,0
40	34,0 ÷ 40,0	6	M 24	159	44	65	117	49	77	268,0

Zaciski do lin typ B

Rozmiar	Zalecana średnica liny [mm]	Min. ilość zacisków na pętle [szt]	D mm	H mm	A mm	T mm	L mm	W mm	M mm	kg/ 100szt
1/8	3-4	2	5	24	7	11	24	21	10	2,0
3/16	5	2	6	31	9	13	29	24	13	4,0
1/4	6-7	2	8	34	11	13	37	30	18	8,0
5/16	8	3	10	45	12	19	43	33	19	14.0
3/8	9-10	3	11	49	15	19	49	42	25	19,0
7/16	11	3	12	60	18	25	58	46	26	31,0
1/2	12-13	3	13	61	17	25	58	48	31	34,0
9/16	14-15	3	14	72	19	32	63	52	31	36,0
5/8	16	3	14	74	19	32	64	54	36	45,0
3/4	18-20	4	16	86	22	37	72	57	38	68,0
7/8	22	4	19	98	26	41	80	62	40	108,0
1	24-26	5	19	108	29	46	88	67	47	113,0
1 1/8	28-30	6	19	117	32	51	91	73	48	140,0
1 1/4	32-34	7	22	130	37	54	105	79	56	207,0
1 3/8	36	7	22	140	38	59	108	79	58	234,0
1 1/2	38-40	8	22	147	44	60	112	85	64	266,0
1 5/8	41-42	8	25	161	45	67	121	92	67	329,0
1 3/4	44-46	8	29	174	49	70	134	97	76	441,0
2	48-52	8	32	195	54	78	150	113	85	603,0
2 1/4	56-58	8	32	213	66	81	162	116	100	707,0
2 1/2	62-65	9	32	227	73	87	168	119	113	806,0
2 3/4	68-72	10	32	243	80	91	174	127	124	1000
3	75-78	10	38	271	83	98	194	135	136	1440

Złączki aluminiowe wg PN-EN 13411-3

Rozmiar – średnica liny mm	D mm	C mm	A mm	B mm	kg/1000szt
1	5	0,65	1,2	2,4	0,1
1,5	6	0,75	1,7	3,4	0,21
2	7	0,85	2,2	4,4	0,24
2,5	9	1,05	2,7	5,4	0,5
3	11	1,25	3,3	6,6	0,84
3,5	13	1,5	3,8	7,6	1,32
4	14	1,7	4,4	8,8	1,81
5	18	2,1	5,5	11	3,57
6	21	2,5	6,6	13,2	5,86
6,5	23	2,7	7,2	14,4	7,55
8	28	3,3	8,8	17,6	13,7
10	35	4,1	10,9	21,8	26,4
11	39	4,5	12,1	24,2	35,8
12	42	4,9	13,2	26,4	45,8
13	46	5,4	14,2	28,4	59,7
14	49	5,8	15,3	30,6	73,5
16	56	6,7	17,5	35	111
18	63	7,6	19,6	39,2	159
20	70	8,4	21,7	43,4	217
22	77	9,2	24,3	48,6	292
24	84	10	26,4	52,8	376
26	91	10,9	28,5	57	481
28	98	11,7	31	62	603
30	105	12,5	33,1	66,2	739
32	112	13,4	35,2	70,4	897
34	119	14,2	37,8	75,6	1080
36	126	15	39,8	79,6	1275
38	133	15,8	41,9	83,8	1490
40	140	16,6	44	88	1734
42	147	17,5	46,2	92,4	2020

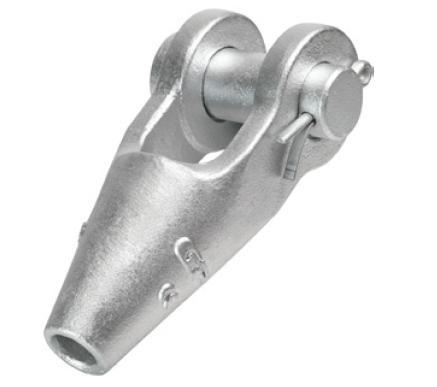

Końcówki widełkowe do zalewania

Średnica liny mm	WLL [t]	A mm	L mm	D mm	B mm	kg /szt
11-13	4,0	142	38	25	25	1
14-16	5,0	171	48	30	32	1,8
18-19	8,0	205	58	35	38	3,2
20-22	10,0	235	68	41	44	4,6
23-26	12,6	275	75	51	51	8,0
27-30	16,0	306	85	57	57	11
31-36	20	338	95	63	63	16
37-39	25	394	127	70	76	23
40-42	32	418	127	76	76	27
43-48	40	468	133	89	89	41
49-54	50	552	180	95	101	58
55-60	64	598	196	108	113	85
61-68	80	654	212	121	127	118
69-75	90	696	215	127	133	155
76-80	100	737	219	133	146	173

Końcówki oczkowe do zalewania

Średnica liny mm	WLL [t]	A mm	B mm	C mm	kg/szt
11–13	4	140	30	51	0,7
14-16	5	162	36	67	1,3
18-19	8	194	42	76	2,1
20-22	10	224	47	92	3,6
23-26	12,6	253	57	104	5,3
27-30	16	282	63	114	7
31-36	20	312	70	127	9,7
37-39	25	358	79	136	13
40-42	32	390	83	146	17
43-48	40	443	93	171	26
49-54	50	502	100	193	38
55-60	64	548	112	216	50
61-68	80	597	140	241	65
69-75	90	644	159	273	94
76-80	100	686	171	292	110
81-86	120	743	184	311	145
87-93	140	788	197	330	168
94-102	160	845	216	362	210
108-115	200	1000	235	405	330

Ściągacz śrubowy widły/widły wg ASTM F1145-92

A w calach	skok w calach	Dopuszczalne obciążenie robocze (t)	D mm	E mm	F mm	L min mm	L max mm	kg/szt
3/8	6	0,54	13	22	8	302	416	0,37
1/2	6	1	16	26	9,5	338	452	0,73
1/2	9	1	16	26	9,5	414	585	0,79
1/2	12	1	16	26	9,5	490	719	0,96
5/8	6	1	18	33	13	394	508	1,37
5/8	9	1,59	18	33	13	470	641	1,31
5/8	12	1,59	18	33	13	546	775	1,53
3/4	6	2,36	23	38	15,5	432	546	1,86
3/4	9	2,36	23	38	15,5	508	679	2,31
3/4	12	2,36	23	38	15,5	584	813	2,56
3/4	18	2,36	23	38	15,5	737	1080	3,11
7/8	12	3,27	27	44	19	625	854	3,71
7/8	18	3,27	27	44	19	778	1121	4,14
1	6	4,54	30	52	22	524	638	4,29
1	12	4,54	30	52	22	676	905	5,07
1	18	4,54	30	52	22	829	1172	6,62
1	24	4,54	30	52	22	980	1437	7,85
1 1/4	12	6,9	44	73	29	760	989	9,48
1 1/4	18	6,9	44	73	29	912	1255	11,6
1 1/4	24	6,9	44	73	29	1064	1521	13
1 1/2	12	9,71	52	70	35	823	1052	13,6
1 1/2	18	9,71	52	70	35	975	1318	14,3
1 1/2	24	9,71	52	70	35	1128	1585	18,4
1 3/4	18	12,7	59	85	41	1060	1403	25
1 3/4	24	12,7	59	85	41	1213	1670	28,7
2	24	16,78	64	93	51	1315	1772	45,4
2 1/2	24	27,22	75	114	57	1486	1943	73
2 3/4	24	34,02	89	110	70	1562	2019	98

Ściągacz śrubowy oczko / oczko

A w calach	skok w calach	Dopuszczalne obciążenie robocze [t]	E mm	F mm	L min mm	L max mm	kg/szt
3/8	6	0,54	13	28	302	416	0,32
1/2	6	1	18	36	338	452	0,66
1/2	9	1	18	36	414	585	0,76
1/2	12	1	18	36	490	719	0,91
5/8	6	1	21	43	394	508	1,07
5/8	9	1,59	21	43	470	641	1,31
3/4	12	1,59	21	43	546	775	1,71
3/4	6	2,36	25	53	432	546	1,65
3/4	9	2,36	25	53	508	679	1,95
3/4	12	2,36	25	53	584	813	2,3
3/4	18	2,36	25	53	737	1080	2,85
7/8	12	3,27	31	59	625	854	3,33
7/8	18	3,27	31	59	778	1121	4,24
1	6	4,54	36	74	524	638	3,87
1	12	4,54	36	74	676	905	5,09
1	18	4,54	36	74	829	1172	6
1	24	4,54	36	74	980	1437	7,52
1 1/4	12	6,9	45	88	760	989	8,12
1 1/4	18	6,9	45	88	912	1255	10,4
1 1/4	24	6,9	45	88	1064	1521	12,1
1 1/2	12	9,71	54	105	823	1052	12,7
1 1/2	18	9,71	54	105	975	1318	15,1
1 1/2	24	9,71	54	105	1128	1585	17,1
1 3/4	18	12,7	60	119	1060	1403	23,1
1 3/4	24	12,7	60	119	1213	1670	26,3
2	24	16,78	69	146	1315	1772	40,7
2 1/2	24	27,22	79	165	1486	1943	64
2 3/4	24	34,02	83	178	1562	2019	88

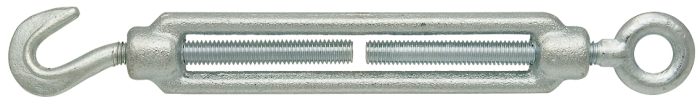

Ściągacz śrubowy hak / oczko wg ASTM F1145-92

A w calach	Skok w calach	Dopuszczalne obciążenie robocze [t]	E mm	F mm	G mm	H mm	I mm	L min. mm	L max. mm	kg/szt
3/8	6	0,45	15	14	9	13	28	302	416	0,32
1/2	6	0,68	19	17	12	18	36	338	452	0,66
1/2	9	0,68	19	17	12	18	36	414	585	0,76
1/2	12	0,68	19	17	12	18	36	490	719	0,91
5/8	6	1,02	23	22	14	21	43	394	508	1,07
5/8	9	1,02	23	22	14	21	43	470	641	1,31
5/8	12	1,02	23	22	14	21	43	546	775	1,71
3/4	6	1,36	27	25	17	25	53	432	546	1,65
3/4	9	1,36	27	25	17	25	53	508	679	1,95
3/4	12	1,36	27	25	17	25	53	584	813	2,3
3/4	18	1,36	27	25	17	25	53	737	1080	2,85
7/8	12	1,81	30	29	20	31	59	625	854	3,33
7/8	18	1,81	30	29	20	31	59	778	1121	4,24
1	6	2,27	35	32	22	36	74	524	638	3,87
1	1	12	25	35	32	22	36	155	676	5,09
1	18	2,27	35	32	22	36	74	829	1172	6
1	24	2,27	35	32	22	36	74	980	1437	7,52
1 1/4	12	2,27	37	39	29	45	88	760	989	8,12
1 1/4	18	2,27	37	39	29	45	88	912	1255	10,4
1 1/4	24	2,27	37	39	29	45	88	1064	1521	12,1
1 1/2	12	3,4	44	47	32	54	105	823	1052	12,7
1 1/2	18	3,4	44	47	32	54	105	975	1318	15,1
1 1/2	24	3,4	44	47	32	54	105	1128	1585	17,1
