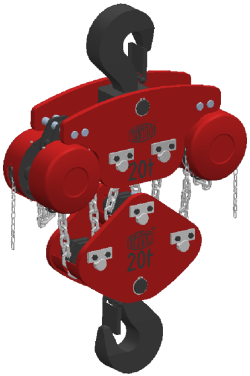

Wariant Z100 – nośność 15t i 20t.
Własności:
- masywna, odporna i przemyślana konstrukcja z elementami zabezpieczającymi spełniająca wymagania Dyrektywy 2006/42/ES
- łatwa obsługa
- minimalne wymagania dotyczące konserwacji
Przeznaczenie:
- do podnoszenia i opuszczania ciężarów w miejscach, w których nie ma innego źródła energii albo wykorzystanie napędu ręcznego jest uzasadnione ekonomicznie
- rezerwowy środek manipulacyjny na stanowiskach pracy, na których trzeba zapewnić możliwość manipulacji ciężarami nawet w przypadku wyłączenia prądu elektrycznego
- serwisowy mechanizm do podnoszenia przy pracach montażowych i konserwacyjnych
- wariant NEXP – do środowiska z niebezpieczeństwem wybuchu dla grup I M2; II 2G T5 – spełnia wymagania Parlamentu Europejskiego i Rady 94/9/ES
Różni się od mniejszych nośności tym, że składa się z dwóch połączonych wciągników.
Z100/15t – 20t produkuje się z podstawową wysokością podnoszenia 5m. Większą wysokość trzeba podać w zamówieniu.

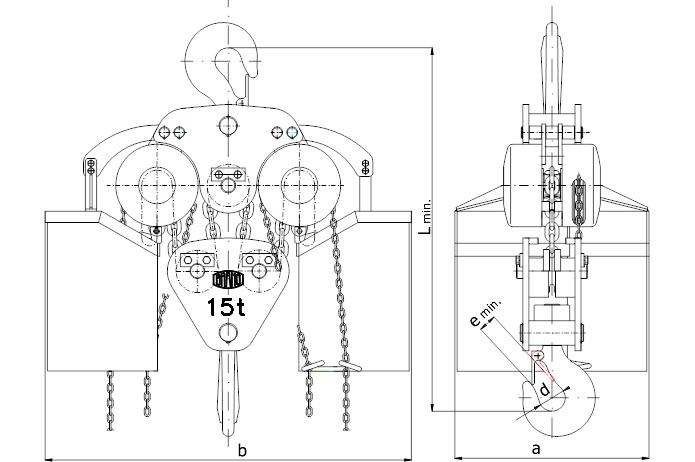

| Typ | Nośność (t) | Ilośćłańcuchównośnych | Łańcuchdo ciężaru | Łańcuch ręczny | Siła sterowaniajednym wciągnikiem (N) | Prędkość podnoszenia * (m/min) | Wymiary główne | Ciężar bez łańcucha (kg) | Wzrost ciężaru na 1m wysokościpodnoszenia (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | d | e | L | |||||||||
| Z100 | 15 | 4 | Ø11×31 | Ø4×20 | 480 | 0,3 | 510 | 1000 | 71 | 50 | 980 | 220 | 13 |
| 20 | 6 | 400 | 0,2 | 510 | 1150 | 80 | 62 | 1100 | 250 | 19,2 | |||
| * Obliczono przy założeniu odwijania 30m ręcznego łańcucha na minutę na każdym wciągniku. | |||||||||||||
